Vakuumspannplatten nach Maß

Wir entwerfen und fertigen Vakuumplatten
  • Mehr als 13 Jahre Erfahrung

    Mehr als 13 Jahre Erfahrung in der Herstellung von Vakuumspannplatten, mit mehr als 600.000 gelieferten Einheiten weltweit.

  • Branchenführende Ebenheit

    Wir sind in der Lage, Vakuumplatten mit einer Ebenheit von bis zu 0,005 mm, Größen von 0,1 m² bis 8 m² und Plattformen von bis zu 4.000 mm x 2.100 mm ohne Spleißen herzustellen.

Vakuumspannplatten nach Maß
Unser Angebot
Unser Angebot

Neben stand-alone Vakuumplatten mit Standard- und maßgefertigten Spezifikationen bieten wir auch komplette Systeme mit Vakuumspannplatten an. Vakuum Spanntechniksysteme

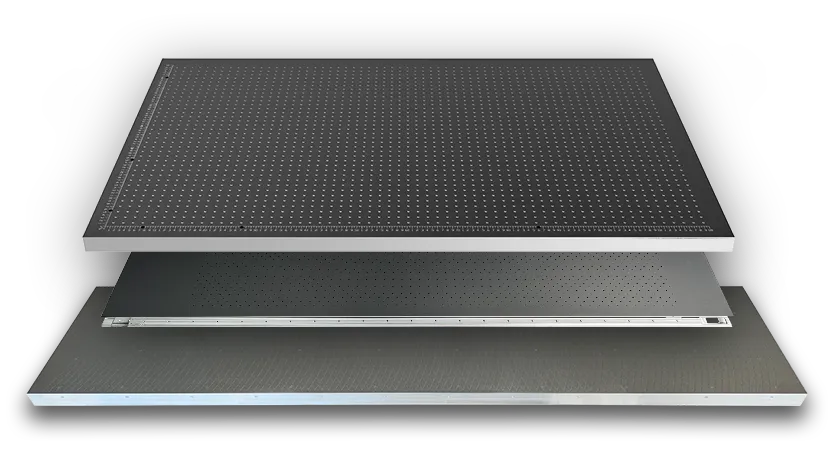

Vakuumplatten
Vakuumplatte standalone
Vakuumplatten
Vakuum-Spanntechnik Komplettsysteme

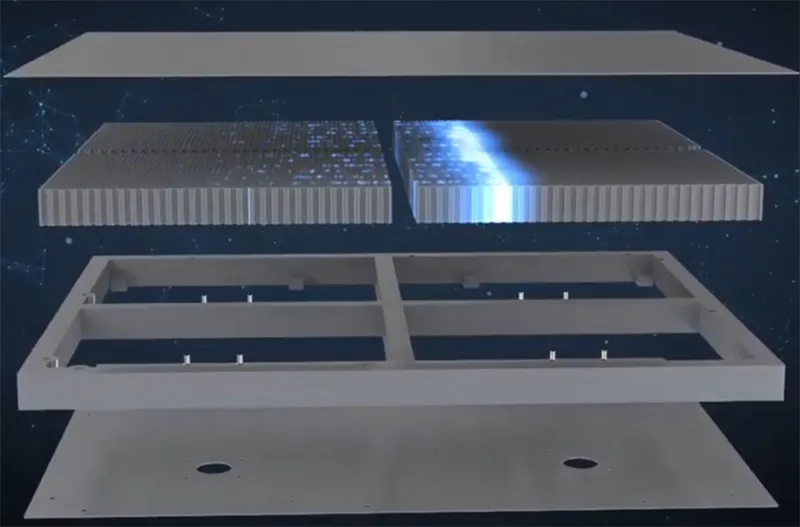

Spezifikationen
  • Vakuumplatte Maße (L×W): Max. 4.000 × 2.100 mm (ohne Spleißen)
  • Dicke der Vakuumplatte: 25 / 35,5 / 42,5 / 53,5 mm
  • Durchmesser der Plattenlöcher: 1 / 1,5 / 2 mm
  • Abstand der Plattenlöcher: 15 / 20 mm
  • Dicke der Plattenoberfläche: 2 mm
  • Material der Plattenoberfläche: Aluminiumlegierung, rostfreier Stahl
  • Dicke der Bodenplatte: 2 / 3 mm
  • Durchmesser des Sauganschlusses: Ø 50 / Ø 40 / Ø 30 mm (anpassbar)
  • Oberflächenbehandlung: hart eloxiert, PVDF-beschichtet, blanke Aluminiumoberfläche
  • Anschlussart: Flansch, Gewinde
  • Ebenheit: ≤ 0,2 mm
  • Anzahl der Sektionen: anpassbar
Vakuumplatten
Anpassungsoptionen

Wir bieten kundenspezifische Vakuumplatten, die auf die spezifischen Anforderungen Ihrer Anlage zugeschnitten sind. Unser Angebot umfasst die folgenden Optionen:

  • Arten von Vakuum-Lochrastern
  • Oberflächenbehandlung
  • Schienenbearbeitung
  • Logo & Skalenmarkierung Logo
  • Kundenspezifische Formen der Vakuumplatten
  • Positionierschlitz
  • Absaugschlitz
  • Platte Außenabmessungen
  • Parameter für Vakuumbohrungen
  • Parameter für Montagebohrungen
  • Parameter für Abluftbohrungen
Arten von Vakuumbohrungen
Gerade Bohrungen Gerade Bohrungen
Große konische Bohrungen Große konische Bohrungen
Kleine konische Bohrungen Kleine konische Bohrungen
Große und kleine Löcher (ekzentrisch) Große und kleine Löcher (ekzentrisch)
Kleine konische Bohrungen (versetzt) Kleine konische Bohrungen (versetzt)
Logo & Skalenmarkierung
Logo & Skalenmarkierung
Logo & Skalenmarkierung
Logo & Skalenmarkierung
Logo & Skalenmarkierung
Saugschlitz
Saugschlitz Saugschlitz
Gemusterter Schlitz Gemusterter Schlitz
Offener Schlitz Offener Schlitz
Rasterschlitz Rasterschlitz
Gerader Schlitz Gerader Schlitz
Oberflächenbehandlung Oberflächenbehandlung (harteloxiert, PVDF-beschichtet, blanke Aluminiumoberfläche)
Schienenbearbeitung Schienenbearbeitung
Maßgefertige Plattenformen Maßgefertige Plattenformen
Positionierschlitz Positionierschlitz
Anwendungsoptionen
UV-Drucker-Vakuumplatte UV-Drucker-Vakuumplatte
Wassergekühlte Vakuumplatte Wassergekühlte Vakuumplatte
Vakuumplatten für Schneidmaschinen Wassergekühlte Vakuumplattenn-Vakuumplatte
Vakuumplatten für Siebdruck Siebdruck-Vakuumplatte
Air Floating Vakuumplatte Air Floating Vakuumplatte
CNC-Maschinen-Vakuumplatte CNC-Maschinen-Vakuumplatte
Digitaldrucker Vakuumplatte Digitaldrucker Vakuumplatte
Laser Direct Imaging (LDI) Vakuumplatte Laser Direct Imaging (LDI) Vakuumplatte
Lasergraviermaschine Vakuumplatte Lasergraviermaschine Vakuumplatte
Unsere Kunden

Unsere Vakuumplatten werden von verschiedenen Firmen im In- und Ausland eingesetzt

  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
  • Unsere Kunden
Häufig gestellte Fragen

Wir sind in der Lage, unterschiedlichste Kundenwünsche zu erfüllen, sei es die Größe der Vakuumbohrungen oder die Gesamtgröße und Form der Platte. Von Präzisions-Vakuumbohrungen (0,3 mm bis 3,5 mm) bis hin zu großen, komplexen Strukturen können wir Ihre Anforderungen mit unserer fortschrittlichen Technologie und unserem effizienten Produktionsprozess erfüllen. Für detaillierte Anfragen wenden Sie sich bitte an unser Team und senden Sie uns Ihre Konstruktionszeichnungen.

Die Funktionsweise einer Vakuumplatte beruht auf der Erzeugung eines Vakuums, das einen Sog erzeugt, der die Objekte an ihrem Platz hält. Der Prozess läuft wie folgt ab:

  • Absaugen des Vakuums: Wenn die Vakuumpumpe anläuft, saugt sie Luft von der Oberfläche des Tisches ab, wodurch der Luftdruck in diesem Bereich verringert wird. Da der Druck abnimmt, werden die Luftmoleküle weniger dicht, wodurch ein Druckunterschied zwischen dem Objekt und der Tischoberfläche entsteht.
  • Saugkraft: Der Druckunterschied erzeugt eine nach innen gerichtete Saugkraft, die stark genug ist, um das Objekt auf dem Tisch zu fixieren.
  • Aufrechterhaltung der Stabilität: Nachdem das Objekt fixiert ist, hält die Vakuumpumpe den Druck aufrecht und sorgt dafür, dass die Saugkraft stark genug ist, um das Objekt stabil zu halten.

Das Grundprinzip von Vakuumplatten bleibt unverändert. Spannplatten werden nach spezifischen Anwendungen klassifiziert, wie z. B. Druckervakuumplatten, Vakuumplatten für Lasergraviermaschinen. Ebenso können sie nach zusätzlichen Funktionen kategorisiert werden, wie z. B. Air Floating Vakuumplatten und beheizte Vakuumplatten.
Kontaktieren Sie uns

Benötigen Sie Unterstützung bei Vakuumplatten? Kontaktieren Sie unser Team für fachkundige Beratung!

Warum Yinmei?

Mit unserem fundierten Wissen über die Anpassung von Vakuumspannsystemen an spezielle Prozesse stellen wir sicher, dass wir die unterschiedlichen Anforderungen unserer Kunden in allen Branchen erfüllen. Unser Team bietet kontinuierliche Unterstützung und professionellen Kundenservice für unser Angebot und liefert Produkte, die nach Ihren Spezifikationen maßgeschneidert sind.

Wir beschäftigen über 160 Mitarbeiter und verfügen über eine 15.000 Quadratmeter große, moderne Anlage, die mit mehr als 100 Spezialmaschinen, einschließlich großer CNC-Maschinen, ausgestattet ist. Mit zwei professionellen Harteloxal-Produktionslinien erreicht unsere jährliche Produktionskapazität 150.000 Quadratmeter und gewährleistet eine schnelle und effiziente Lieferung.

Wir haben die ISO 9001:2015-Zertifizierung für unser Qualitätsmanagementsystem sowie die SGS-, ROHS- und REACH-Zertifizierung erhalten. Darüber hinaus sind wir im Besitz von über 40 nationalen Patenten, was unsere Stärke in Bezug auf technologische Innovation und geistiges Eigentum unterstreicht.

Unser engagiertes Team liefert maßgeschneiderte Lösungen und bietet flexible Kombinationen verschiedener Größen und Formen von Vakuumplatten je nach Kundenbedarf. Ob für kleine Präzisionsteile oder für die Bearbeitung großer Platten, wir liefern maßgeschneiderte Dienstleistungen für alle Anwendungen.

Unsere aus einer Aluminiumlegierung gefertigten Vakuumtische werden mit Hilfe von Präzisionsfertigungstechniken hergestellt und sind auf außergewöhnliche Haltbarkeit und hervorragende Ebenheit ausgelegt. Die Ebenheit wird in der Regel mit einer Genauigkeit von 25 Mikrometern kontrolliert, wobei der optimale Wert bei 5 Mikrometern liegt, was eine hervorragende Leistung auch bei langfristiger Nutzung gewährleistet.
